详细信息

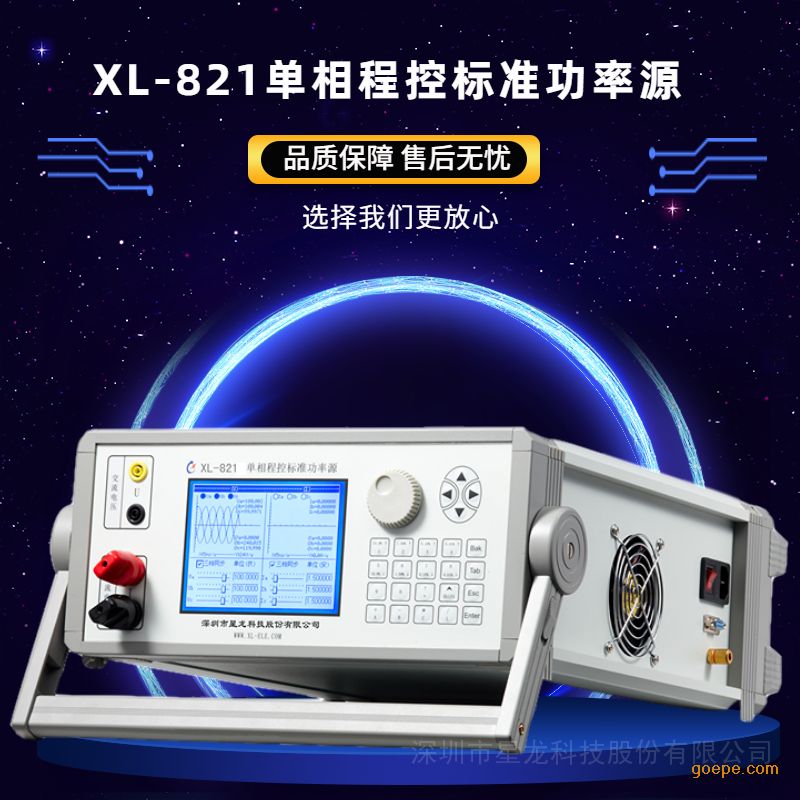

XL-821单相程控标准功率源是基于1.2 G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源。XL-821可以输出工频（40Hz～65Hz）频率、相位及幅度可调的高精度电压电流，是非常高精度的可调电压电流标准源。XL801可以输出非常纯净的正弦电压电流，其失真度不超过0.1％，典型值为0.03％。XL-821的电压电流输出有着非常高的输出稳定度，典型值为0.004％RD。因此其非常适合用于需要高精度检验校准的工作场合，比如计量部门对于各种电压、电流、功率等电参数表计的检测。
主要功能
主要功能 功能描述 交流标准源输出 可以输出工频（40Hz～65Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定 变送器检定 用于电压、电流、功率检定 通讯功能 用于和PC以及其他的主控模块通讯，仅支持《程控电源接口协议》 电能校验功能 用于校验电能脉冲输入 用户自定义功能 用户可自定义函数输出，但要求函数不含有直流分量 二次开发 用户可参考《程控电源接口协议》通过通讯口开发需要的各种功能 软件控制功能 配有XL-3900系列操作软件，只要开启装置电源并连接好通信线，即可在PC机上随意控制，方便快捷 当地功能 配有320*240 液晶显示、24个按键以及旋转编码器，方便当地操作 告警功能 当装置发生异常时，系统会自动启动保护程序，伴随有声音或界面弹出提示，此时用户应断电查找故障原因并排除，比如电压对地短路、电流开路输出 主要特点
- 可以输出纯净的，失真度在0.03％（典型值）的正弦功率信号。
- 可以在基波上叠加各次谐波输出。
- 频率输出从40Hz～65Hz任意可调，分辨率0.002Hz，准确度0.002Hz。
- 相位0～360度任意可调，可以方便模拟各种供电情况，甚至反送电的情形。
- 强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG。
- 极佳的温度稳定性，核心器件为温度系数小至1PPM的产品，可以在室外的温度环境下保证输出的精度。
- 采用32位MCU+DSP处理器，功能强大灵活。
- 工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标。
- 可通过一个RS232方便和PC相连，拓展其他功能。
- 完善的过流、过压、过热、短路、开路、过载保护。
- 硬件PID，响应极快，负载的改变不会引起输出的丝毫波动。
- 320*240液晶显示，中文界面，操作简单。
- 开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）。
- 可带纯容性负载，结合PC软件可以检验电能表。
交流电压输出
调节细度 0.01%RG 准确度 优于±0.05%RG 稳定度 优于±0.01%RG/1min 失真度 优于0.1%（非容性负载） 输出功率 额定每相25VA 满负载调整率 小于±0.01%RG 满负载调整时间 小于1mS 输出范围 0V～420V 档位设置 0V～130V、130V～280V、280V～420V 温度漂移 ±8PPM/℃ 长期稳定性 60PPM/年 交流电流输出
调节细度 0.01%RG 准确度 优于±0.05%RG 稳定度 优于±0.01%RG/1min 失真度 优于0.1%（非容性负载） 输出功率 额定每相25VA 满负载调整率 小于±0.01%RG 满负载调整时间 小于1mS 输出范围 0A～60A 档位设置 0A～0.2A、0.2A～1A、1A～6A、6A～20A、20A～50A 温度漂移 ±8PPM/℃ 长期稳定性 60PPM/年 功率输出
准确度 优于±0.05%RG 稳定度 优于0.01%/1min 相位
调节范围 0～359.99度 分辨率 0.01度 准确度 ±0.03度 频率
调节范围 40Hz～65Hz 分辨率 0.002Hz 准确度 ±0.002Hz 温度漂移 ±0.5PPM/℃ 长期稳定性 ±4PPM/年 功率因数
调节范围 -1～0～+1 分辨率 0.0001 准确度 0.0005 工作电源
工作电源 220V (±5％) AC @50Hz 体积 500mm×380mm×165mm（L*W*H） 重量 17kg -
-
